Silnik elektryczny i falownik – jak zapewnić kompatybilność układu napędowego?

Układ napędowy oparty na silniku elektrycznym i falowniku (przemienniku częstotliwości) to jedno z najczęściej stosowanych rozwiązań w nowoczesnej automatyce i przemyśle. Integracja tych dwóch elementów pozwala na płynną regulację prędkości obrotowej, kontrolę momentu, optymalizację zużycia energii oraz ochronę układu przed przeciążeniami. Jednak aby cały system działał niezawodnie, konieczne jest zapewnienie pełnej kompatybilności silnika z falownikiem – zarówno pod względem elektrycznym, jak i mechanicznym. Dzięki wsparciu specjalisów z Silniki24.pl , przedstawiamy kluczowe aspekty, które należy wziąć pod uwagę przy projektowaniu i konfiguracji takiego układu.

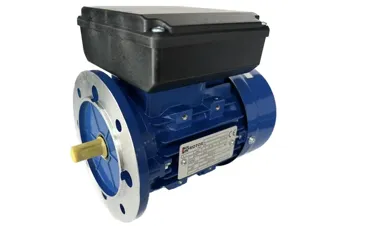

Dobór silnika do pracy z falownikiem – nie każdy model się nadaje

Choć niemal każdy silnik trójfazowy można teoretycznie podłączyć do przemiennika częstotliwości, nie każdy będzie odpowiedni do pracy z modulowanym napięciem wyjściowym falownika. Szczególną uwagę należy zwrócić na konstrukcję uzwojeń, odporność izolacji oraz sposób chłodzenia. Silniki przeznaczone do współpracy z falownikami są zazwyczaj oznaczone jako „inverter duty” lub wyposażone w etykietę potwierdzającą zgodność z pracą w zakresie regulowanej częstotliwości.

Istotnym parametrem jest maksymalna dopuszczalna częstotliwość zasilania – standardowe silniki mogą bezpiecznie pracować do około 50–60 Hz, natomiast wersje falownikowe często pozwalają na rozszerzony zakres np. 5–100 Hz, z zachowaniem stabilności cieplnej i mechanicznej. Równie ważna jest jakość izolacji uzwojeń – falowniki generują przebiegi napięciowe o stromych zboczach (wysoka wartość dv/dt), co może prowadzić do przebicia izolacji w silnikach starszego typu.

Parametry elektryczne – moc, napięcie i częstotliwość

Podstawą kompatybilności układu falownik–silnik jest zgodność parametrów zasilania. Falownik musi być dobrany do mocy silnika oraz napięcia zasilającego. Przykładowo, dla silnika trójfazowego o mocy 2,2 kW i napięciu 400 V należy zastosować przemiennik o tej samej lub nieco wyższej mocy nominalnej. Zapas mocy falownika na poziomie 10–15% jest rekomendowany w przypadku aplikacji dynamicznych lub z dużymi momentami rozruchowymi.

Ważne jest również uwzględnienie charakteru obciążenia – inne wymagania będzie miał napęd przenośnika, a inne – układ pompy czy wentylatora. Nowoczesne falowniki umożliwiają wybór charakterystyki momentu: stałej lub zmiennej, co wpływa na sposób regulacji napięcia i prądu względem częstotliwości.

Chłodzenie i wentylacja silnika przy niskich obrotach

Jednym z najczęstszych problemów w pracy silników z falownikiem jest niedostateczne chłodzenie przy niskich prędkościach obrotowych. W standardowym silniku wentylator chłodzący napędzany jest bezpośrednio przez wał silnika – im niższe obroty, tym słabszy przepływ powietrza, a tym samym gorsze chłodzenie. Dlatego w aplikacjach wymagających długotrwałej pracy z obniżoną prędkością zaleca się stosowanie silników z wentylacją wymuszoną, czyli z niezależnym wentylatorem zasilanym osobno.

W skrajnych przypadkach konieczne może być zastosowanie chłodzenia wodnego lub obiegowego powietrza w zamkniętych obudowach, zwłaszcza w środowiskach zapylonych, o podwyższonej temperaturze lub ograniczonym dostępie do cyrkulacji powietrza.

Filtry i zabezpieczenia – ochrona silnika i falownika

Aby zapewnić długotrwałą i bezawaryjną współpracę obu urządzeń, konieczne może być zastosowanie dodatkowych filtrów i zabezpieczeń. Filtry dv/dt redukują stromość narastania napięcia, chroniąc izolację uzwojeń, szczególnie przy długich przewodach między falownikiem a silnikiem. W bardziej wymagających aplikacjach stosuje się filtry sinusoidalne, które niemal całkowicie wygładzają napięcie wyjściowe, eliminując zakłócenia elektromagnetyczne i ograniczając hałas akustyczny.

Warto również korzystać z zabezpieczeń termicznych i przeciążeniowych – zarówno tych wbudowanych w falownik, jak i czujników temperatury montowanych w silniku. Dzięki temu możliwa jest automatyczna reakcja na przegrzanie lub zbyt wysokie prądy robocze, zanim dojdzie do uszkodzenia któregokolwiek z elementów układu.

Kompatybilność między silnikiem elektrycznym a falownikiem to nie tylko kwestia dopasowania parametrów technicznych, ale przede wszystkim warunek niezawodności i efektywności całego układu napędowego. Wybierając odpowiedni silnik, warto zwrócić uwagę na jego przystosowanie do pracy z falownikiem, jakość izolacji, sposób chłodzenia i warunki pracy. Z kolei falownik powinien być dobrany nie tylko pod kątem mocy, ale też charakteru aplikacji, dynamiki obciążenia i warunków środowiskowych. Odpowiednia konfiguracja, w tym zastosowanie filtrów i zabezpieczeń, pozwala stworzyć stabilny, bezpieczny i energooszczędny system, gotowy do intensywnej i długotrwałej eksploatacji.
